Can Data Logger

Can Data Logger

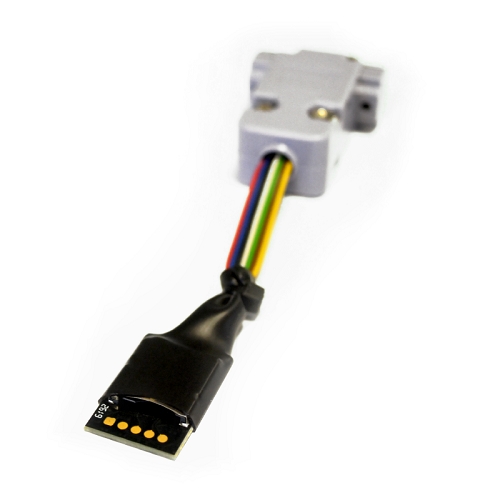

Can Data Logger ist ein Zwei-Kanal-Gerät, das die Registrierung von CAN Signalen auf microSD Karte in Echtzeit ermöglicht. Es bedient sowohl 29-bit- als auch 11-bit-CAN-Identifikatoren sowie ISO15765 Protokolle. Der hochqualitative Prozessor (200MHz) garantiert zusätzlich minimalen Energieverbrauch sowie hohe Effizienz.

  • Login zu zwei CAN Magistralen in Echtzeit.
  • Erzeugung von CAN Signalen, wie etwa Zündung, Drehzahl, Geschwindigkeit, Schaltersignale (zwecks Programmierung, Tests von ECU außerhalb des Fahrzeugs).
  • Modifikation und Filterung bestimmter CAN Rahmen.
  • CAN Signalkonversion (zwecks Programmierung, ECU Tests außerhalb des Fahrzeugs).





Grundlegende Funktionen Can Data Logger:

  • Login der CAN-BUS Rahmen von zwei CAN Schienen mit unterschiedlichen oder gleichen Geschwindigkeiten.
  • Funktion CAN-Gateway – CAN Signalkonversion mit unterschiedlichen Geschwindigkeiten.
  • Filterung von CAN Rahmen - auf Grundlage der Datei scrypt.txt.
  • Erzeugung von CAN Rahmen - auf Grundlage der Datei scrypt.txt.
  • Modifikation der CAN Rahmen - auf Grundlage der Datei scrypt.txt.
  • Abschlusswiderstände CAN-BUS konfiguriert von Dateiebene aus.
  • Stromversorgung 5V oder 12V.
  • Aktualisierung der Software von der microSD Karte.
  • Möglichkeit der Modifikation und Konfiguration durch das Werkzeug-Programm am
    Computer PC- CanGateway Manager.
  • Mangel an Verlust irgendwelcher CAN Rahmen beim Login zu zwei Kanälen gleichzeitig,
    mit maximaler Geschwindigkeit.
  • Zusätzlich besteht die Möglichkeit der Aktualisierung der Software im System/Fahrzeug mithilfe des Testers DiagProg4.

Das Gerät Can Data Logger umfasst:

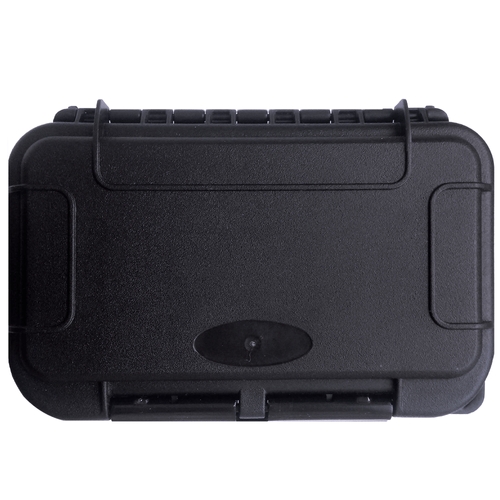

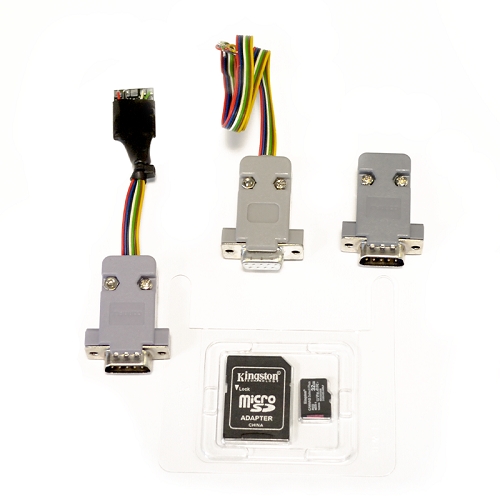

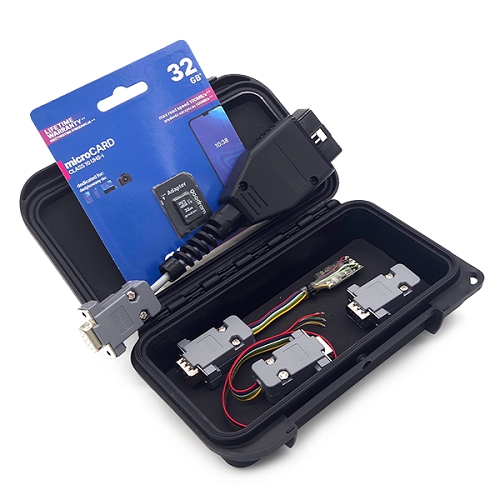

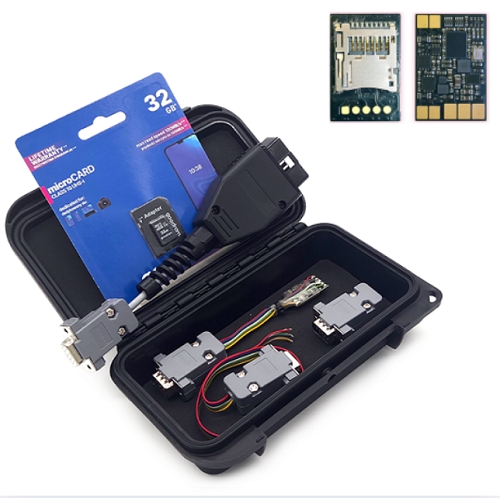

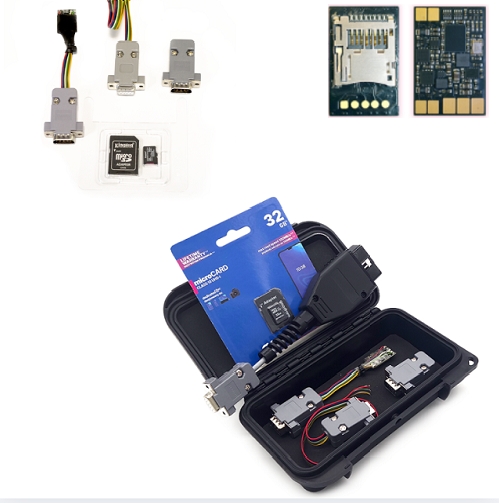

  • Gerät Can Data Logger, Karte microSDHC - 32 GB, CD mit Bedienungsanleitung und Toolprogramm - CanGateway Manager, Installation Set, Koffer für das Gerät, Adapter ON/OFF (Adapter, der Fahrzeuginstallationen auf den Werkszustand zurückstellt).


CodiProgUSB MK2

CodiProgUSB MK2


CodiProgUSBMK2  ist ein universelles Programmiergerät für serielle Speicher EEPROM sowie EEPROM und Flash Mikrocontroller Speicher der Firma Freescale und Motorola.

Das Programmiergerät bedient serielle Speicher mit I2C, SPI und Microwire Schnittstellen. Das Steuerprogramm erlaubt die manuelle Einstellung vieler Programmierparameter, wie: Programmierspannung, Einschalten oder Ausschalten der Hochziehwiderstände und Geschwindigkeit des Uhrensignals. Die Kommunikation mit dem Computer erfolgt via USB-Anschluss. Die Aktualisierung der internen Software des Geräts ermöglich die zukünftige Erweiterung der Liste der bedienten Speichertypen.

Grundlegende Funktionen CodiProgUSB MK2:

Das Programmiergerät CodiProgUSBMK2 ist auch imstande, manche Operationen ohne den Anschluss an den Computer auszuführen, durch Einstellen der entsprechenden Kombination der Steuer-Jumper.


Jetzt erlaubt das Gerät CodiProgUSBMK2 das ultra-schnelle Löschen aller EEPROMs M35080 (etwa 10 Sekunden):

M35080, M35080-3, M35080-6, M35080-VP, M35080-V6, D80D0WQ, 160D0WQ.


Bestimmung des Geräts CodiProgUSB MK2:

  • Lesen und Speichern EEPROM Typ Special SPI
  • Lesen und Speichern serieller EEPROM Speicher
  • Lesen und Speichern von EEPROM, FLASH Mikrocontroller
  • Ultra-schnelles Löschen von EEPROMs M35080

Module bedient durch CodiProgUSB MK2:

  • I2C (24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C128, 8582C)
  • SPI (25C010, 25C020, 25C040, 25C080, 25C160, 25C320, 25C640, 25C128, 25C256)
  • Special SPI (M35080, M35080v6, D80D0WQ, 160D0WQ)
  • Microwire 16bit (M9306, M9346, 93C06, 93C46, 93C56, 93C66, 93C76, 93C86, 93CS56, 93CS66, 93CS76, 93CS86, 93S46)
  • Microwire 8bit (93C46_8bit, 93C56_8bit, 93C66_8bit, 93C76_8bit, 93C86_8bit, Yazaki_8bit)
  • Freescale / Motorola (MC68HC912D60A(2K38K), MC68HC912DC128(0K50E), MC68HC912DG128(5H55W), MC68HC912DC128A(3K91D), MC68HC912DG128A(3K91D), MC9S12D64(2L86D), MC9S12DB128B(0L85D), MC9S12DG128B(0L85D), MC9S12DT128B(0L85D), MC9S12DT128B(1L85D), MC9S12DT128B(3L40K), MC9S12A128B(0L85D), MC9S12H128(1K78X), MC9S12DG256C(2K79X), MC9S12DP256C(2K79X), MC9S12DT256C(2K79X), MC9S12H256(1K78X), MC9S12XDP512 (0L15Y)

ZIF Adapter

ZIF Adapter


Der ZIF ADAPTER ermöglicht das Programmieren serieller EEPROM Speicher ohne die Notwendigkeit der Verwendung von Kabeln zur Programmierung.


Die Ständer mit vergoldeten Kontakten wurden auf einer zweischichtigen Platte montiert, die aus hochqualitativem Laminat ausgeführt ist. Darüber hinaus wurde der Adapter mit Kontoanschlüssen sowie Gummifüßen zur Stabilisierung und Gewährleistung des Arbeitskomforts ausgerüstet.


Der Adapter arbeitet zusammen mit dem Diagnosetester DIAGPROG4 und dem Gerät CODIPROG USB.





Der ZIF Adapter enthält 3 Ständer der renommierten Hersteller Enplas sowie Wells / Sensata:
  • Ständer TSSOP-8 - Gehäuse-Größe (eng. package size) - 4.4mm x 3mm, Raster (eng. pitch) - 0.65mm
  • Ständer MSOP-8 - Gehäuse-Größe (eng. package size) - 3mm x 3mm, Raster (eng. pitch) - 0.65mm
  • Ständer SOIC-8 - Gehäuse-Größe (eng. package size) - 3.9mm x 5mm, Raster (eng. pitch) - 1,27mm
