CanLogger

CanLogger

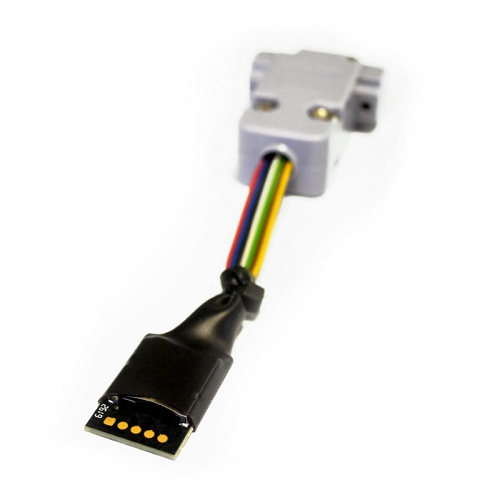

CanLogger es un dispositivo de dos canales que permite la grabación de señales CAN en la tarjeta microSD en tiempo real. Es compatible con identificatores CAN tanto de 29-bits como de 11-bits y con protocolos ISO15765. Además, el procesador de alta calidad (200MHz) garantiza un consumo mínimo de energía y un alto rendimiento.
  • Registro a dos sistemas de bus CAN en tiempo real.
  • Generación de señales CAN tales como la ignición, RPM, velocidad, señales de interruptores (para la programación principal, para las pruebas ECU fuera del vehículo).
  • Modificación y filtración de las tramas CAN definidas.
  • La conversión de señales CAN (para la programación principal, para las  pruebas ECU  fuera del vehículo).
  • Registro de  tramas CAN-BUS  de dos carriles CAN de  diferentes o iguales velocidades. Función CAN-Gateway – conversión de  señales CAN de diferentes velocidades.



Can Logger - Descripción:

  • Registro de  tramas CAN-BUS  de dos carriles CAN de  diferentes o iguales velocidades.
  •  Función CAN-Gateway – conversión de  señales CAN de diferentes velocidades.
  •  Filtrado de tramas CAN – según el archivo scrypt.txt.
  •  Generación de tramas CAN - según el archivo scrypt.txt.
  •  Modificación de tramas CAN - según el archivo scrypt.txt.
  •  Resistores de terminación CAN-BUS configurados de archivos.
  •  Alimentación 5V o 12V.
  •  Actualización del software de la tarjeta microSD.
  •  Posibilidad de modificación y configuración a través del programa de utilidad al
  •  ordenador PC- CanLogger Manager.
  •  Sin perdida de tramas CAN en momento de iniciar la sesión en dos canales
    al mismo tiempo a la máxima velocidad.
  • La capacidad adicional para actualizar el software en el sistema / vehículo usando un probador DiagProg4

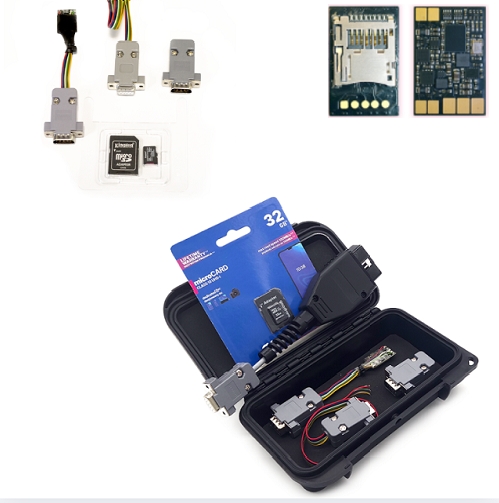

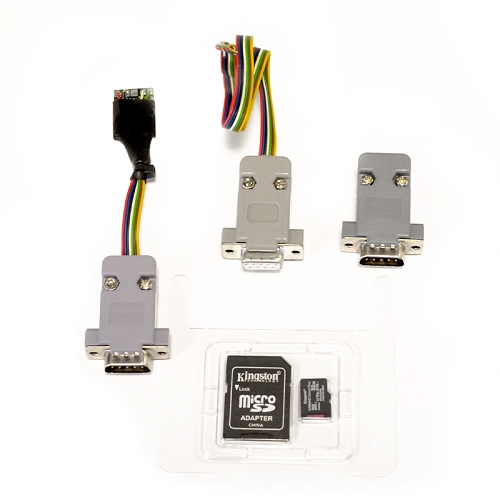

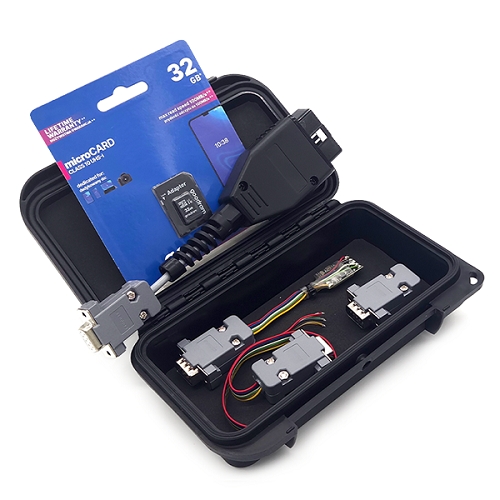

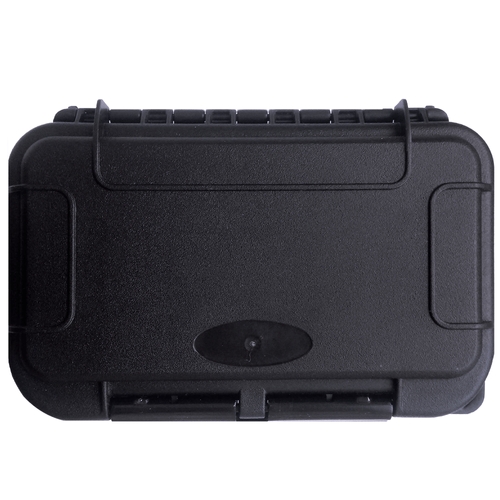

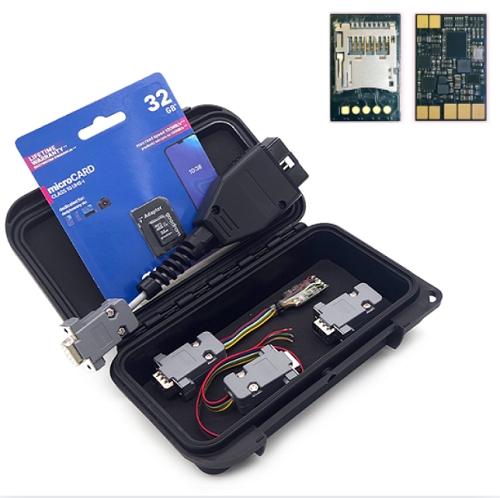

Conjunto CanLogger contiene: El dispositivo CanLogger, la tarjeta microSDHC - 32GB, CD con instrucción y PC tool CanLoggerManager, el maletin de transporte dedicado, juego de instalación, adaptador ON/OFF (el adaptador de la restauración de las instalaciones del vehículo al estado de fábrica).


CodiProgUSB MK2

CodiProgUSB MK2


CodiProgUSBMK2 es un programador universal de las memorias seriales EEPROM y de las memorias EEPROM y Flash de los microcontroladores de la marca Freescale y Motorola.

Este programador sirve para las memorias seriales con interfaces I2C, SPI y Microwire. El programa gestor permite el ajuste manual de muchos parámetros de programación, tales como la tensión de programación, el encendido o apagado de los resistores pull up y de la velocidad de señal de reloj. La comunicación con el ordenador se efectúa por el puerto USB. La actualización del software del dispositivo permite ampliar la lista de los tipos de memorias empleadas.


.

El programador CodiProgUSBMK2 también es capaz de realizar algunas operaciones a través de una combinación adecuada de los jumpers sin necesidad de conexión al ordenador. CodiProgUSBMK2 ahora permite el borrado ultrarrápido de memoria EEPROM M35080 (aproximadamente 10 segundos): M35080, M35080-3, M35080-6, M35080-VP, M35080-V6, D80D0WQ, 160D0WQ.


Uso previsto CodiProgUSB MK2:

  • Leer y escribir de EEPROM tipo Special SPI
  • Leer y escribir EEPROM en serie
  • Leer y escribir EEPROM, FLASH de microcontroladores
  • Borrado ultrarrápido de EEPROM M35080

Módulos compatibles CodiProgUSB MK2:

  • I2C (24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C128, 8582C)
  • SPI (25C010, 25C020, 25C040, 25C080, 25C160, 25C320, 25C640, 25C128, 25C256)
  • Special SPI (M35080, M35080v6, D80D0WQ, 160D0WQ)
  • Microwire 16bit (M9306, M9346, 93C06, 93C46, 93C56, 93C66, 93C76, 93C86, 93CS56, 93CS66, 93CS76, 93CS86, 93S46)
  • Microwire 8bit (93C46_8bit, 93C56_8bit, 93C66_8bit, 93C76_8bit, 93C86_8bit, Yazaki_8bit)
  • Freescale / Motorola (MC68HC912D60A(2K38K), MC68HC912DC128(0K50E), MC68HC912DG128(5H55W), MC68HC912DC128A(3K91D), MC68HC912DG128A(3K91D), MC9S12D64(2L86D), MC9S12DB128B(0L85D), MC9S12DG128B(0L85D), MC9S12DT128B(0L85D), MC9S12DT128B(1L85D), MC9S12DT128B(3L40K), MC9S12A128B(0L85D), MC9S12H128(1K78X), MC9S12DG256C(2K79X), MC9S12DP256C(2K79X), MC9S12DT256C(2K79X), MC9S12H256(1K78X), MC9S12XDP512 (0L15Y)

Adaptor ZIF

Adaptor ZIF


ZIF ADAPTER permite programar varios tipos de memorias EEPROM sin necesidad de utilizar cables.

Los enchufes con clavijas doradas están montados en una placa de dos capas hecha de laminado de alta calidad. El adaptador también está equipado con conectores en ángulo y pies niveladores de goma para mayor comodidad y facilidad de uso.

El ADAPTADOR ZIF funciona con el probador de diagnóstico DiagProg4 y con el programador USB CodiProg.



El adaptador ZIF contiene 3 enchufes de fabricantes renombrados Enplas y Wells / Sensata:

  • Enchufe TSSOP-8: Tamaño de la caja (ang. package size) - 4.4mm x 3mm; Trama (ang. pitch) - 0.65mm
  • Enchufe MSOP-8: Tamaño de la caja (ang. package size) - 3mm x 3mm; Trama (ang. pitch) - 0.65mm
  • Enchufe SOIC-8: Tamaño de la caja (ang. package size) - 3.9mm x 5mm; Trama (ang. pitch) - 1,27mm
